Narzędzia >> Przekrój >> Linia
LUB
Okno >> Narzędzia przekrojów >> Przekrój
Funkcja umożliwia wykonywanie prostego przekroju w jednym lub dwóch oknach.
Aby utworzyć przekrój:
1. Podziel główne okno widokowe na dwa widoki.
2. Wybierz okno docelowe dla przekroju z listy rozwijanej paska Narzędzia przekrojów lub Menadżera przekroju.
3. Uruchom funkcję Przekrój
4. Wskaż punkt początkowy przekroju klikając lewym przyciskiem myszy
5. Wskaż punkt końcowy przekroju klikając lewym przyciskiem myszy (w oknie 2 możesz na bieżąco obserwować widok przekroju).
Dodatkowo naciśnięcie klawisza SHIFT umożliwia rysowanie linii przekroju w pionie, poziomie oraz pod kątem 45°.
6. Klikając lewym przyciskiem myszy określ szerokość przekroju.

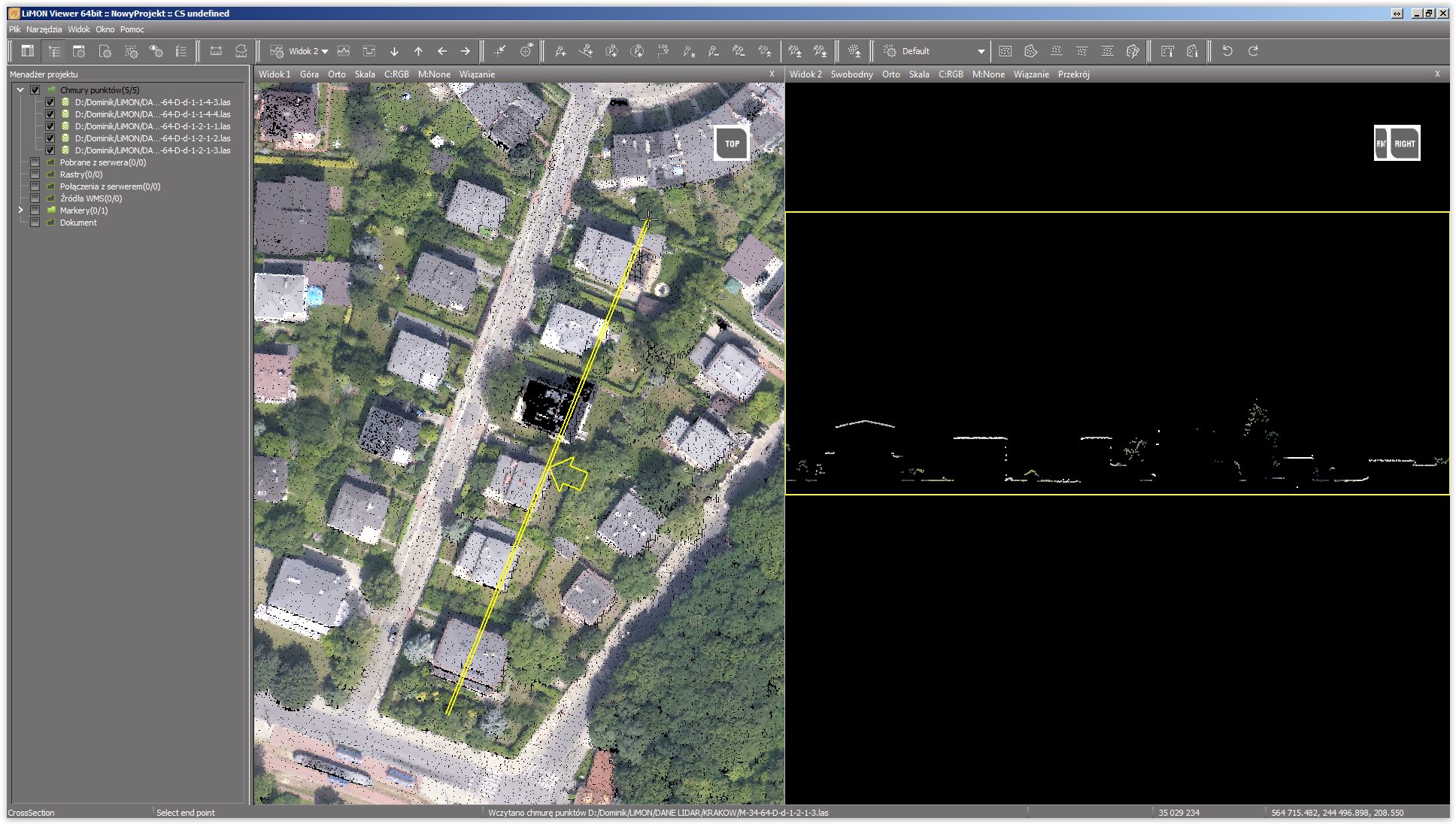

Określenie długości przekroju (zmiany widoczne w czasie rzeczywistym w widoku 2)

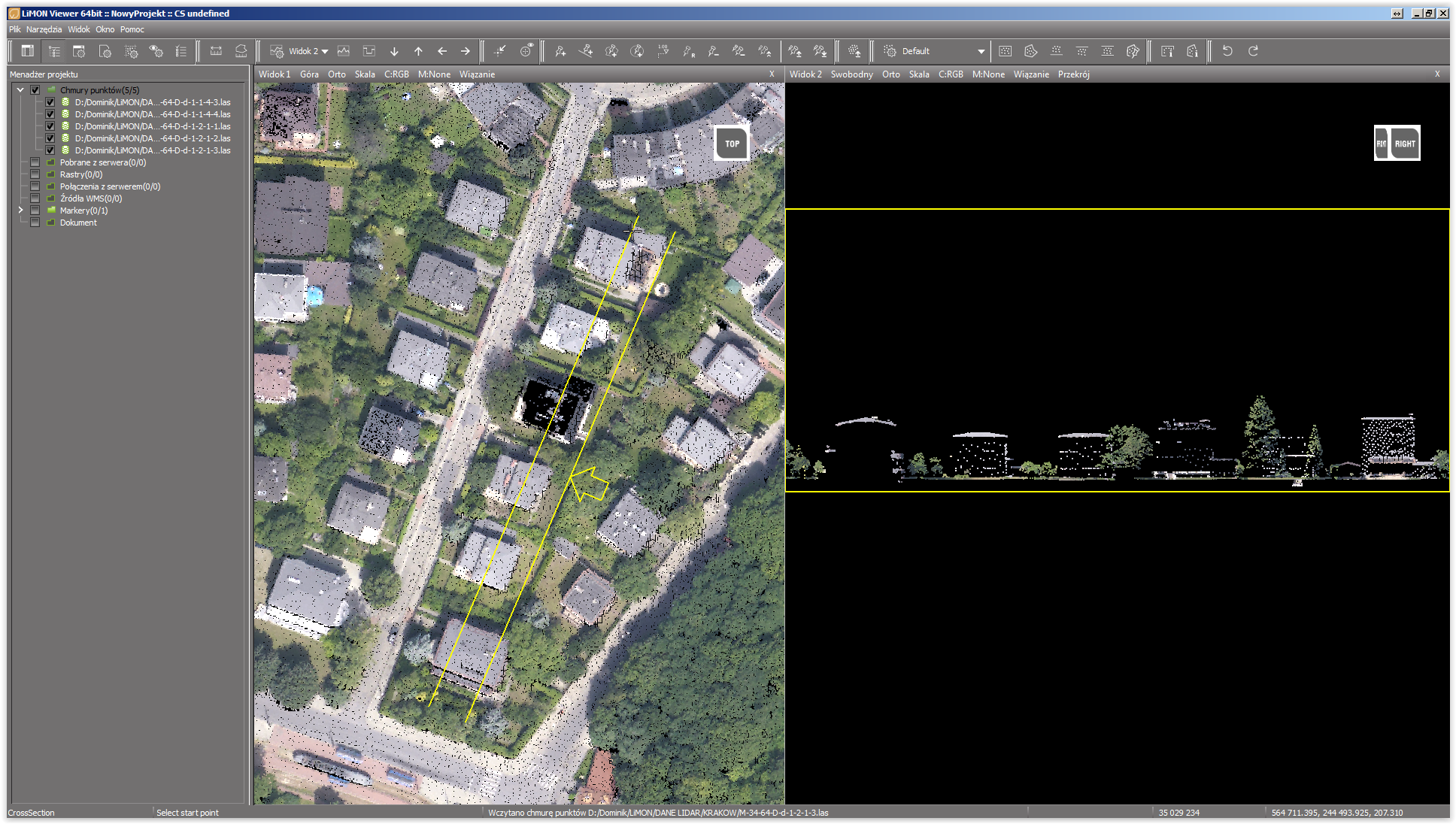

Określenie szerokości przekroju (zmiany widoczne w czasie rzeczywistym w widoku 2)

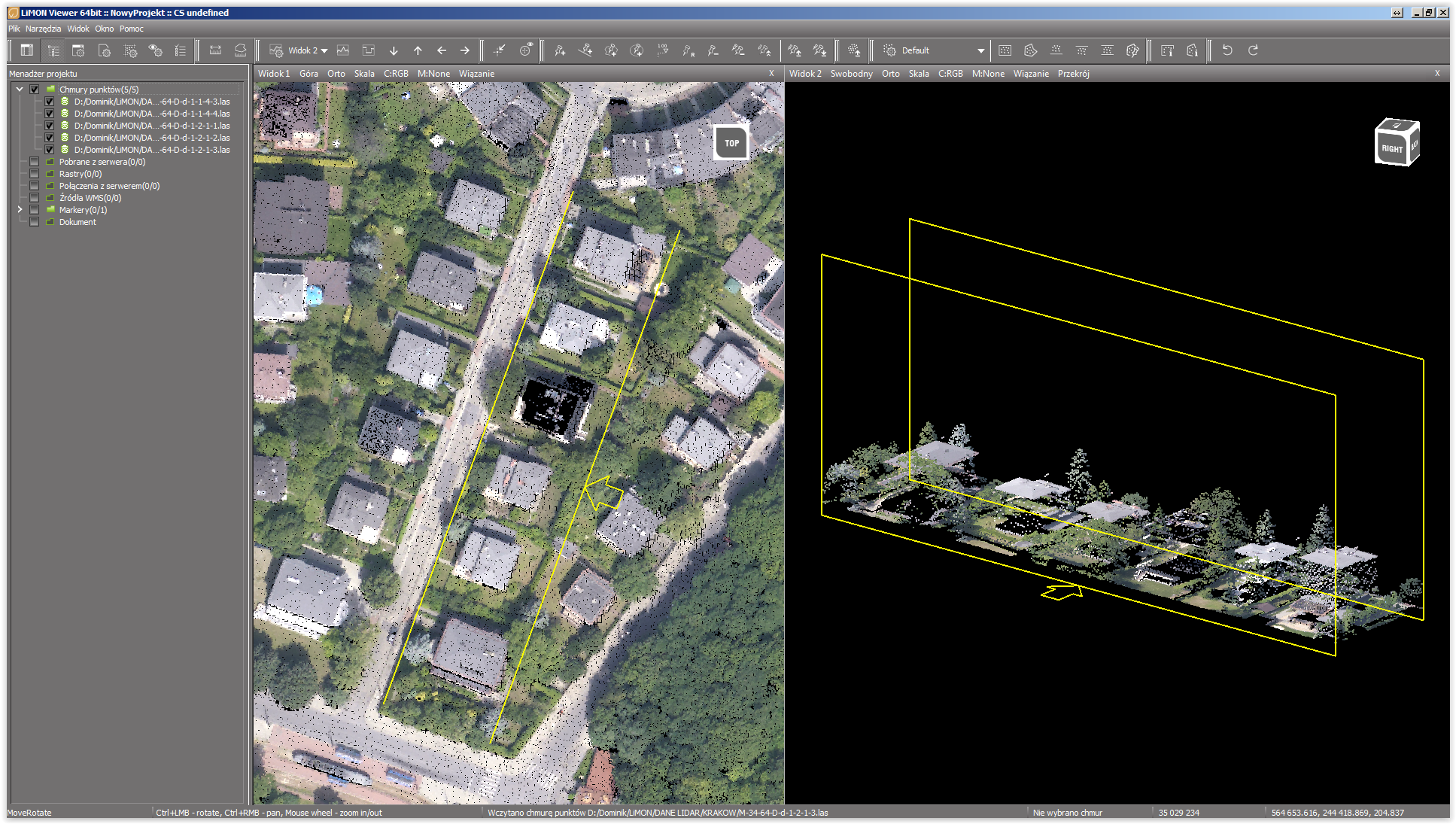

Po wybraniu opcji Odblokuj obrót (patrz: Predefiniowane widoki) możliwe jest manipulowanie przekrojem.
Skrót klawiszowy: Linia (Kategoria: Przekrój)
